產品簡介

浙江漢達作為專業的帶鋸床液壓配件生產廠家,位于帶鋸床生產基地-壺鎮,有近20年的鋸床液壓配件制造及配套經驗,為幾十家?guī)т彺矎S家做配套,包括出口帶鋸床&臺灣手動帶鋸床液壓件。


浙江漢達作為專業的帶鋸床液壓配件生產廠家,位于帶鋸床生產基地-壺鎮,有近20年的鋸床液壓配件制造及配套經驗,為幾十家?guī)т彺矎S家做配套,包括出口帶鋸床&臺灣手動帶鋸床液壓件。

4028,4230,全自動數控帶鋸床等等配套用液壓產品,一應俱全,各知名帶鋸床品牌的金牌供應商!


適用范圍:

液壓缸專為帶鋸床配套所用,液壓閥由于功能不同,帶鋸床設功能計不同可選用不同的液壓閥,請?jiān)O(shè)計人員選用。

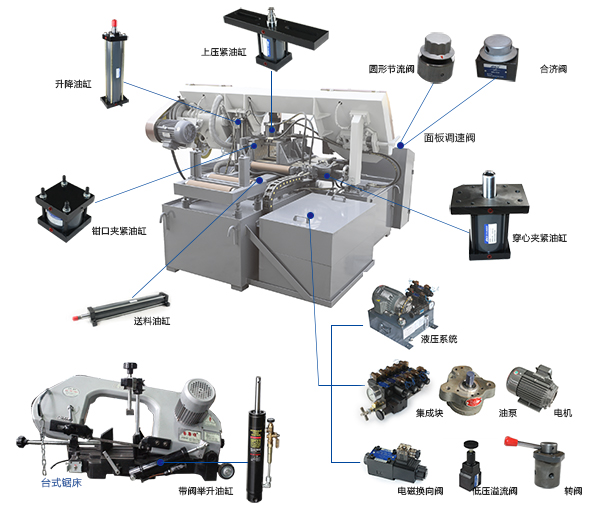

    液壓缸液壓系統是帶鋸床的重要配件之一,帶鋸床靠液壓動力來執行夾緊、升降、送料、鋸帶張緊等動作,系統壓力設定為3-4MPA,為低壓液壓系統,要求執行動作精確度較高,要求精密度0.1mm。根據帶鋸床執行動作不同,需要的液壓缸數量不同,最少為一只夾緊油缸、一只升降油缸,最多時會有四只夾緊油缸,兩只升降油缸,一只送料油缸,兩只上壓緊油缸,一只鋸帶張緊油缸。

帶鋸床油缸特性資料:

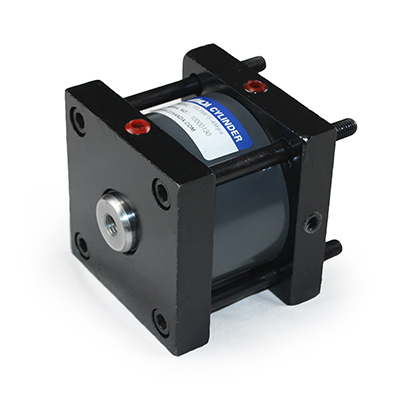

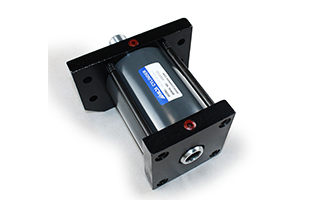

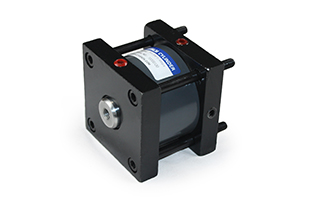

1,帶鋸床夾緊油缸
分為全行程油缸和半行程油缸,全行程油缸占用位置大,一般40以上機床才會考慮用全行程油缸。
半行程油缸又稱為穿心夾緊油缸:活塞桿空心,中心穿絲桿,旋轉手輪,靠絲桿走一部分行程,然后用液壓走剩余行程。手動+液壓配合完成。
全行程油缸:全部靠液壓走完行程。
可加彈簧,包含彈簧復位功能,回位時靠彈簧,而不是靠液壓,油泵停止工作,防止油溫過高造成各種液壓問題??梢源┻^絲桿,配以手輪和螺母,從而實現手動+液壓夾緊,常見用于輕型機床上夾緊工件用。集成塊上需壓力繼電器。

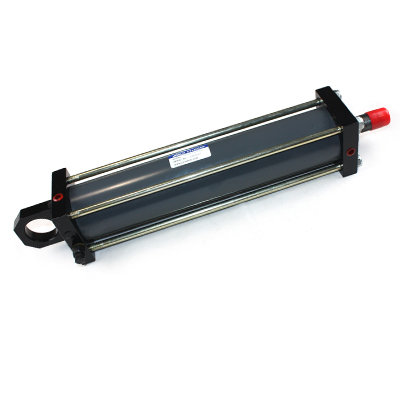

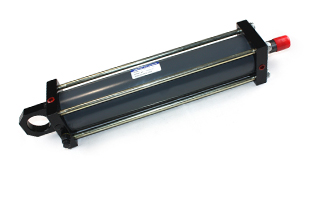

2,帶鋸床升降油缸
與最大切削直徑有關,升降液壓缸的行程大于最大切削直徑,比如最大切削直徑為400,則升降液壓缸行程為420mm。比如客戶40機,一般升降油缸行程為420,也有部分公司是用450。

多種安裝方式,可供選擇:
底部法蘭(俗稱平底,代號P):對油缸裝配垂直度要求高,安裝后穩固性好;
耳環(俗稱關節,代號G):對垂直度有一定的自調整能力,降低裝配要求;
銷軸(俗稱銷孔,代號X):對垂直度有一定的自調整能力,降低裝配要求。

升降油缸種類:
按功能分,有單作用、雙作用油缸;
剪刀式鋸床上的升降油缸一般為單作用,上升靠液壓,下降靠自重和彈簧力,油泵停止工作,防止油溫過高造成各種液壓問題。

背壓功能詳解:
1)保護油缸,免受壓力過高造成缸體的變形。
2)能在工作中起到快慢小調速的功能。
3)能使在兩只油缸同時工作時起到能同步作用,但比如龍門帶鋸床,要兩只油缸同步上升時,必需還要加一只管式節流閥來達到同步效果。
4)所謂背壓,就好像你背靠一面墻去推汽車,你用多大力,墻就能承受多大力。那么這就是背壓。負載壓力過大,那么背壓就會卸荷。
5)最大的功能是讓油缸的下降速度更加平穩,更好的延長鋸帶的使用壽命。

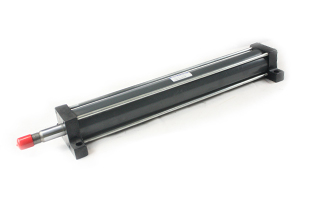

3,帶鋸床送料油缸
送料油缸用于帶鋸床,起送料作用,可推動小于1噸的材料,如果送料裝置加上滾輪設置則可推動更重。
行程超過1.5米的送料油缸,中間需加支撐座。

數控帶鋸床由于鋸料精度要求,對送料油缸的質量要求高,包括油缸的內泄露、同心度等。
送料油缸安裝時,需要校準油缸活塞桿和滑軌之間的水平:

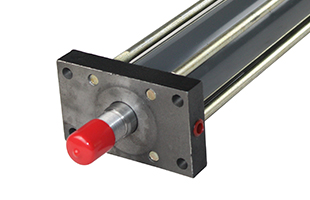

C型腳座安裝相比前法蘭安裝,安裝后更穩固,但是需做更為仔細的校準。

數控機送料油缸行程與光柵尺長度的關系:
光柵尺長度有400,500,600毫米,送料油缸行程必須小于光柵尺長度,故光柵尺長度為500時,油缸行程一般為405,410,450,當光柵尺長度為600時,油缸行程有510,520,550等。

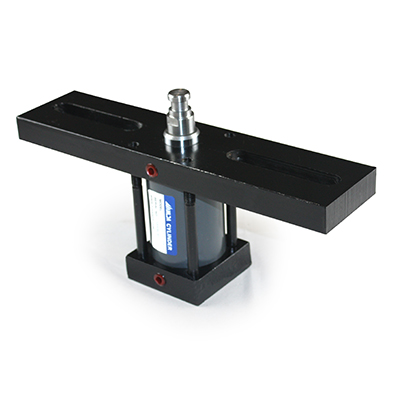

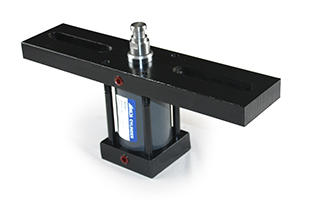

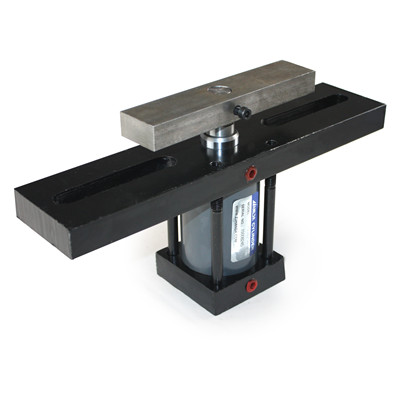

4,帶鋸床上壓緊油缸
上壓緊油缸作用:
1)主要用于鋸床壓緊鋸料,也適用于液壓設備上的壓緊。
2)防止鋸床鋸料時,工件飛出或彈出而引起鋸帶斷裂,造成機床損壞和人員傷害。
3)用于液壓設備上的壓緊工件,安裝方便,可側壓、上壓、下壓。用油缸壓料力量大,操作簡單,也適用于工裝夾具?;钊麠U頭部絲桿可調行程,方便實用。
產品型號 缸徑 桿徑 行程 使用壓力(Mpa) 重量
(kg) 油口尺寸 板長 長板材質
YGJ63*32*50 63 32 50 《4 7.5 Z1/8 340可定制
有封閉式和開式兩種 鑄件/鋼板可選
YGJ80*32*30 80 32 30 《4 10 Z1/8 360可定制
封閉式 鋼板

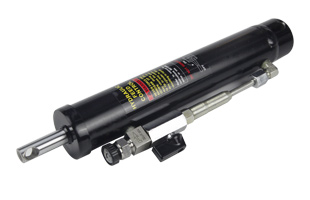

5,帶鋸床鋸帶張緊油缸
張緊機構根據不同的帶鋸床應用,有三種方式實現:
1)張緊裝置是由滑板座、滑板、絲桿等組成,當要將鋸條張緊時,用扭力扳手按順時針方向旋轉可張緊鋸條,處于工作狀態。如鋸床處于長時間停機狀態,扭力扳手向逆時針方向旋轉鋸條松開;
2)張緊油缸+手動轉閥實現自動張緊;
3)自帶轉閥功能的張緊油缸

油缸常用計算公式:
點擊如下圖標,即到計算器頁面,輸入基本參數,系統會自動計算出流量、壓力等系統參數。
