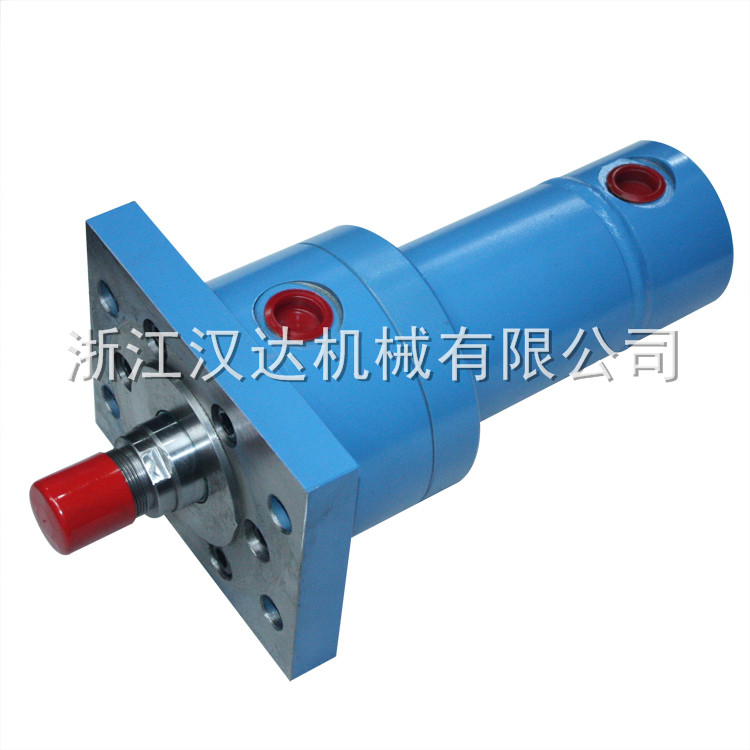

液壓缸型號選擇,主要為液壓缸的內徑和使用壓力。
舉例說明:
1)行程為300MM,推力為4000KG,該選用哪種型號的液壓缸?
按推力4噸,可以推算,如果油缸的使用壓力設計為8MPA,則油缸內徑為80,油缸型號為80*40*300-8MPA,可采用拉桿式油缸,價格低,維修方便。
建議結合機械設備的系統壓力,先確定油缸的使用壓力。機械設備為精加工,則系統壓力選擇低一些,通常在5MPA以下,如果粗加工,則系統壓力選大一些。
確定了設備的系統壓力,再去推算油缸的內徑,再?zèng)Q定油缸的連接方式、安裝方式、活塞桿端螺紋、安裝具體尺寸等。當然油缸的安裝方式與推算過程也關系,比如油缸是豎著裝、水平裝、還是有角度的。
2)用兩個液壓缸頂起重為4t的重物在鉛垂方向運動,行程為2000mm,請問該如何選擇液壓缸?
液壓缸的重要參數:缸徑、行程、使用壓力(或者是受力)。
缸徑和使用壓力是2個變量,比如缸徑50,使用壓力12MPA,能達到2噸受力;比如缸徑63,使用壓力7MPA,就能達到2噸受力。
而使用壓力又取決于您的設備系統壓力,系統壓力看您設備加工精度,設備加工精度低,系統壓力可以設置大一些。
所以要選擇液壓缸,首先把設備的系統壓力先確定。
要求在特殊情況下重物不會掉落 ---- 對油缸的內泄露較高要求,并且液壓系統還要有相關配置來保證。
