HSG系列工程液壓缸為雙作用單活塞桿液壓缸,兩個腔都有油,兩個方向的動作都要靠油壓來實現,單邊有活塞桿。
一、使用壓力
E-壓力等級,E:16Mpa,G=21Mpa
工作壓力與缸徑對照表(16Mpa下)
缸徑(缸筒內徑) | 滿載受力(推力) |
40 毫米 | 2.0 噸 |
50 毫米 | 3.1 噸 |
63 毫米 | 5.0 噸 |
80 毫米 | 8.0 噸 |
90 毫米 | 10.1 噸 |
100 毫米 | 12.5 噸 |
110 毫米 | 15.2 噸 |
125 毫米 | 19.6 噸 |
140 毫米 | 24.6 噸 |
150 毫米 | 28.2 噸 |
160 毫米 | 32.1 噸 |
180 毫米 | 40.7 噸 |
200 毫米 | 50.2 噸 |
220 毫米 | 60.8 噸 |
250 毫米 | 78.5 噸 |
二、產品用途
多數用于工程機械、重型機械、起重機械及礦山機械等液壓系統中的液壓缸面。另外當油缸受力比較大(比如20噸),行程比較長(比如2米),拉桿式油缸因為螺絲桿受力局限不適合使用,可選用工程油缸來代替。
三、技術參數
工作壓力16-21Mpa,缸徑40~250mm,桿徑20~125mm,
最大行程<2000mm,環境溫度-20℃~+80℃

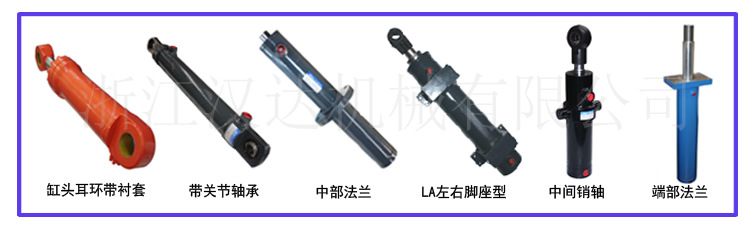

四、可選擇的安裝方式
五、如何訂貨?
如果液壓系統壓力在16-21MPA以下,則可以使用HSG油缸,
1)根據油缸需要的受力以及系統壓力16-21MPA可選定缸徑尺寸;
2)確定油缸行程;
3)選定安裝方式,根據(四)選擇安裝方式;

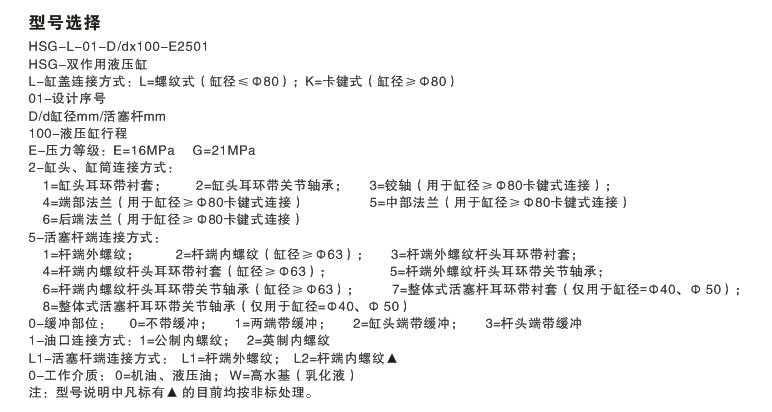

4)按照以上三條,可按照以下HSG油缸型號說明,明確您需要的型號
5)查看對應型號的外形尺寸圖(鏈接),是否滿足您的要求。特別是安裝尺寸的部分。
希望系統學習油缸如何選型?點擊如下鏈接
